El lunes por la mañana en «Laboratorio de Confianza SA» olía a café recién hecho y a ciencia. Carlos se encontraba en plena preparación de una solución patrón de Biftalato de Potasio (KHP), un estándar primario crucial para sus valoraciones ácido-base.
Sobre la mesa, tenía todo bajo control: la balanza analítica estaba calibrada y su incertidumbre era conocida, y el matraz aforado de clase A tenía su certificado, del cual ya sabía cómo interpretar la incertidumbre del volumen. Se sentía seguro de los temas que habían estudiado antes.
Sin embargo, al tomar el frasco de KHP, se detuvo. La etiqueta decía: «Pureza: 99.95% – 100.05%». Carlos frunció el ceño.
Sabía que la pureza no era exactamente 100%, y esa pequeña variación debía ser una fuente de incertidumbre. Pero, ¿cómo la convertía en un número para sus cálculos? No era como un certificado de calibración que le daba una incertidumbre expandida y un factor de cobertura. Era solo… un rango.
Ana, la jefa de laboratorio, pasó por su lado y notó su duda. «¿Todo en orden, Carlos?».
«Casi, Ana», respondió él. «Tengo la incertidumbre de la balanza y del matraz, pero estoy atascado con la pureza de este reactivo. Y ahora que lo pienso, el laboratorio no siempre está a 20 °C, la temperatura a la que se calibró el matraz. ¿Esa variación de temperatura también afecta? ¿Cómo cuantifico todo esto?».
Ana sonrió. Era la pregunta perfecta. «Has llegado al siguiente nivel de la evaluación de incertidumbre, Carlos. Ya dominas los certificados de calibración, pero la metrología está llena de influencias que no vienen con un manual tan claro. Estas son las fuentes de incertidumbre Tipo B que se esconden a plena vista».
Decidieron consultar al Dr. Morales. El metrólogo experto escuchó atentamente. «Excelente observación, equipo», dijo con su voz calmada y segura. «Han dejado de ver solo los instrumentos y han empezado a ver el sistema de medición completo.
La pureza de un reactivo, la resolución de un pH-metro, la temperatura ambiente… todo contribuye. No vienen en un certificado bonito, pero podemos y debemos traducirlas al lenguaje de la incertidumbre.
Hoy vamos a aprender a escuchar lo que nos dicen los certificados de análisis, la literatura técnica e incluso las especificaciones de nuestros equipos. Vamos al grano.»
Capítulo 1: Los Fundamentos – La Teoría Indispensable
Cuando una fuente de incertidumbre no se obtiene de análisis estadísticos de mediciones repetidas, es de Tipo B. Ya vimos cómo extraerla de certificados de calibración. Ahora, ampliemos nuestro arsenal para cazar otras fuentes comunes en cualquier laboratorio.
1. Pureza de Reactivos y Materiales de Referencia (MR)
Los certificados de análisis (CoA) o las etiquetas de los reactivos nos dan información valiosa. El truco es saber interpretarla.
• Cuando te dan un intervalo de confianza: Si un certificado dice «Pureza = 99.8% ± 0.1% con un nivel de confianza del 95%», puedes tratarlo como una incertidumbre expandida. Asumes una distribución normal, divides el 0.1% por el factor de cobertura (generalmente k=2 para el 95%) y obtienes la incertidumbre estándar.
• Cuando solo te dan un rango: Esto es muy común. La etiqueta puede decir «Pureza entre 99.9% y 100.1%» o «P ≥ 99.5%». Si no hay más información, tu mejor herramienta es asumir una distribución rectangular. Esto significa que cualquier valor dentro de ese rango es igualmente probable.
Para una distribución rectangular, la incertidumbre estándar u(x) se calcula a partir del semi-intervalo ‘a’.
2. Resolución de Instrumentos Digitales
Todo instrumento digital (balanzas, pH-metros, termómetros) tiene una resolución finita. Un pH-metro puede marcar 7.01 y luego 7.02, pero no puede mostrar nada en medio. El valor real podría estar en cualquier punto de ese intervalo. Esta duda también es una fuente de incertidumbre.
La incertidumbre debida a la resolución de un indicador digital también se modela con una distribución rectangular. El semi-intervalo ‘a’ es la mitad de la resolución del instrumento.
• Ejemplo: Una balanza tiene una resolución de 0.001 g. El semi-intervalo es a=0.001/2=0.0005 g.
• Cálculo: La incertidumbre estándar por resolución sería u(resolución)=0.0005 g / Raíz de 3, o:
3. Otras Fuentes de Información (Literatura, Tablas, Experiencia)
A veces, la información proviene de manuales, artículos científicos o tablas de referencia.
Coeficientes de expansión térmica: El volumen de un líquido cambia con la temperatura. El coeficiente de expansión cúbica del
agua es aproximadamente 2.1×10−4 /°C.
Si tu laboratorio tiene una variación de temperatura de ±3 °C respecto a la temperatura de calibración del matraz (20 °C), puedes calcular la variación de volumen y tratarla como una distribución rectangular.
Estabilidad de una solución: Si un estudio indica que tu solución es estable por 30 días, y no tienes más datos, puedes asumir que su concentración podría degradarse linealmente hasta un valor máximo en ese periodo. Esto también puede modelarse como una fuente de incertidumbre.
La clave de la evaluación Tipo B es: identificar la fuente, buscar un valor documentado para sus límites y asumir una distribución de probabilidad razonable para convertir esos límites en una incertidumbre estándar.
Capítulo 2: Manos a la Obra – El Taller Práctico
De vuelta en el «Laboratorio de Confianza SA», el Dr. Morales guía a Carlos y Ana para aplicar esta teoría al problema del patrón de KHP.
El Objetivo: Calcular la incertidumbre estándar de la concentración de la solución de KHP, enfocándose en las nuevas fuentes Tipo B que han identificado.
Datos del Problema:
• Masa de KHP pesada (m): 0.4082 g (la incertidumbre de la balanza ya la conocen de un ejercicio anterior, pero hoy se centrarán en las nuevas fuentes).
• Pureza del KHP (P): La etiqueta del frasco indica una pureza entre 99.95% y 100.05%.
• Volumen del matraz aforado (V): 100.00 mL (calibrado a 20 °C).
• Variación de la temperatura del laboratorio: El termómetro registra que la temperatura puede variar hasta ±3 °C de los 20 °C de calibración.
• Coeficiente de expansión del agua (γ): 2.1×10−4 /°C (obtenido de un manual de química).
Paso 1: Evaluar la Incertidumbre de la Pureza (u(P))
«Primero, la pureza», dice el Dr. Morales. «No tenemos un nivel de confianza, solo un rango. ¿Qué distribución usamos, Carlos?».
«¡Rectangular!», responde Carlos con seguridad.
• Límites: 99.95% a 100.05%.
• Valor nominal: 100.00% (el centro del rango).
• Semi-intervalo (a): (100.05−99.95)/2=0.05%. En forma decimal, a=0.0005.
• Cálculo de la incertidumbre estándar:
Paso 2: Evaluar la Incertidumbre por la Variación de Temperatura (u(V_temp))
«Ahora, el efecto de la temperatura en el volumen del matraz», continúa Ana. «Si la temperatura sube, el agua se expande y el volumen real que contenemos es mayor que 100 mL, aunque la marca no se mueva».
Cálculo de la máxima variación de volumen (ΔV):
Límites: Esta variación de ±3 °C crea una variación de volumen de ±0.063 mL. El volumen podría estar en cualquier punto entre 100.0−0.063 mL y 100.0+0.063 mL.
Distribución: Como no saben si la temperatura tiende a ser más alta o más baja, la opción más segura es, de nuevo, una distribución rectangular.
Semi-intervalo (a): a=0.063 mL.
Cálculo de la incertidumbre estándar:

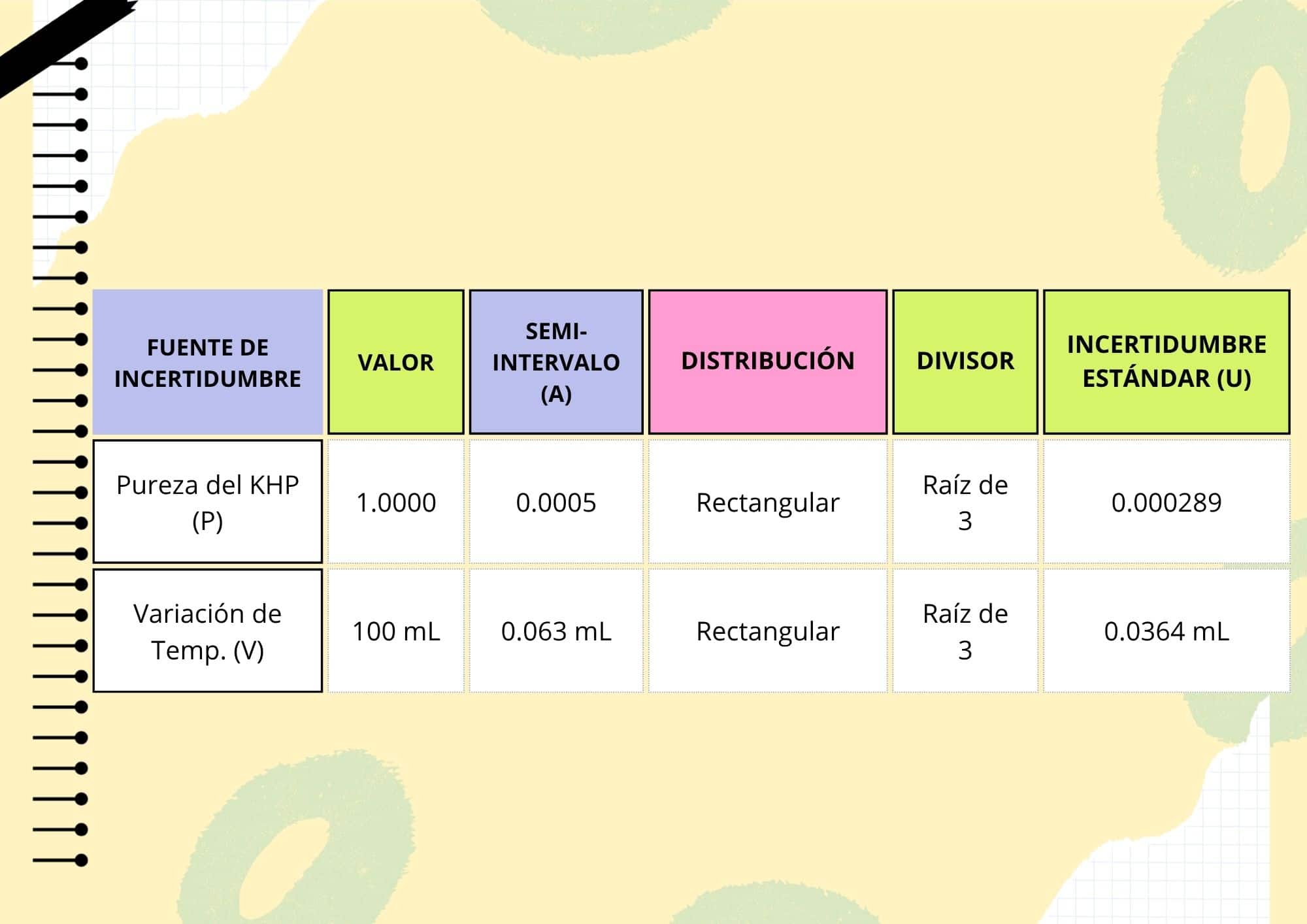

Tabla Resumen de las Nuevas Fuentes Tipo B
El Dr. Morales les pide que organicen la información en una tabla, un hábito que les será muy útil más adelante.
Carlos mira la tabla. «Es increíble», dice. «Hace una hora, estos eran solo números en una etiqueta y en un manual. Ahora son incertidumbres estándar, listas para ser usadas en un cálculo global. Ya no son invisibles».
Capítulo 3: Preguntas Clave y Mitos Comunes
P: ¿Qué hago si el certificado del reactivo solo dice ‘Pureza ≥ 99.5%’ y no da un intervalo?
R: Es una situación muy común y una excelente pregunta. No puedes simplemente ignorarlo. Un enfoque conservador y defendible es asumir que el fabricante controla el proceso y el límite superior es 100%.
Por tanto, asumes una distribución rectangular entre 99.5% y 100%. El semi-intervalo ‘a’ sería (100−99.5)/2=0.25%. Lo más importante es que documentes claramente tu suposición en tu informe.
P: Mi termómetro digital marca 25.1 °C. ¿La incertidumbre de la resolución es simplemente 0.1 °C?
R: ¡No! Ese es uno de los mitos más extendidos. La resolución es 0.1 °C, pero esa no es la incertidumbre. La incertidumbre debida a la resolución se modela como una distribución rectangular donde el semi-intervalo ‘a’ es la mitad de la resolución (a=0.1/2=0.05 °C).
Luego, para obtener la incertidumbre estándar, debes dividir por raíz de 3: u=0.05/raíz de 3≈0.029 °C. Y recuerda, esta es solo una de las contribuciones a la incertidumbre del termómetro; la principal suele venir de su certificado de calibración.
P: ¿Tengo que considerar siempre el efecto de la temperatura en el volumen de mis pipetas y matraces?
R: La respuesta correcta es: tienes que evaluarlo siempre. No significa que siempre tengas que incluirlo en el cálculo. Si trabajas en un laboratorio con un control de temperatura muy estricto (ej. 20 ± 0.5 °C), es probable que la contribución de esta fuente sea insignificante comparada con la incertidumbre de calibración del propio material volumétrico.
Realiza el cálculo una vez, compáralo con las otras fuentes y si es menor a, por ejemplo, un tercio de la fuente más grande, puedes justificar su exclusión en futuros cálculos. La clave, como siempre, es la justificación documentada.
Capítulo 4: Lecciones Aprendidas y Siguientes Pasos
El equipo de «Laboratorio de Confianza SA» había dado un paso de gigante. Ana y Carlos ahora entendían que la evaluación Tipo B era una habilidad de detective: requería buscar pistas en certificados de análisis, manuales técnicos y hasta en las condiciones ambientales del propio laboratorio.
Aprendieron la poderosa y versátil herramienta de la distribución rectangular para convertir rangos y especificaciones en incertidumbres estándar cuantificables.
Carlos actualizó el procedimiento de preparación de soluciones patrón, añadiendo una sección para documentar la evaluación de la pureza del reactivo y el efecto de la temperatura. Ya no eran influencias ignoradas; eran componentes gestionados de su sistema de medición.
Mientras revisaban su trabajo, con las diferentes incertidumbres estándar calculadas (las de Tipo A de sus réplicas, las de Tipo B de los certificados de la balanza y el matraz, y ahora estas nuevas de la pureza y la temperatura), una nueva pregunta surgió naturalmente en la mente de Carlos.
«Ana, Dr. Morales», dijo, señalando su cuaderno lleno de cálculos de ‘u’. «Ahora tenemos todas estas pequeñas incertidumbres de diferentes fuentes. Unas vienen de la balanza, otras del matraz, de la temperatura, de la pureza… ¿Cómo las unimos todas para obtener una sola incertidumbre para la concentración final de nuestra solución? No podemos simplemente sumarlas, ¿verdad?».
El Dr. Morales sonrió. Era el momento perfecto para la siguiente lección. «Una pregunta brillante, Carlos. Has llegado al corazón del cálculo. No, no se suman directamente. Se combinan siguiendo unas reglas específicas.
Para hacer eso de forma ordenada y sin errores, necesitamos una herramienta central. Nuestro próximo paso será aprender a construir un Presupuesto de Incertidumbres, el mapa que nos guiará para combinar todas estas piezas en un resultado final.»
