Imagina esta escena: estás en la reunión de cierre de auditoría. El inspector levanta la ceja, señala tu certificado y suelta la pregunta letal:

“¿Puede mostrarme la cadena de trazabilidad completa?”

Plop. Si te sudaron las manos, quédate hasta el final, porque vamos a revisar tres ejercicios 100 % realizables en un laboratorio típico y explicados con ejemplos numéricos y trucos de supervivencia.

¡Aquí vamos!

Regla de oro: toda medición «nace» con un certificado; sin documentos, la trazabilidad es cuento de hadas.

Repaso rápido: ¿qué demonios es la trazabilidad metrológica?

Definición VIM: “Propiedad de un resultado de medición que lo relaciona con un referente a través de una cadena documentada e ininterrumpida de calibraciones, cada una con su incertidumbre.”

Traducido: todos los eslabones—¡TODOS!—tienen papelitos que prueban de dónde viene ese numerito.

Claves que nunca fallan:

1. Eslabón superior = patrón o referencia SI (o escala aceptada).
2. Cadena sin huecos = no se permiten calibraciones “de palabra”.
3. Incertidumbre = cada certificado tiene su estimado ± U.
4. Documentación viva = si caducó, la cadena se corta.

Ejercicio #1 – “Pésame bien”: trazabilidad de masa en 7 pasos

Objetivo: calibrar tu balanza analítica (0,1 mg) usando pesas OIML clase E2 y demostrar trazabilidad.

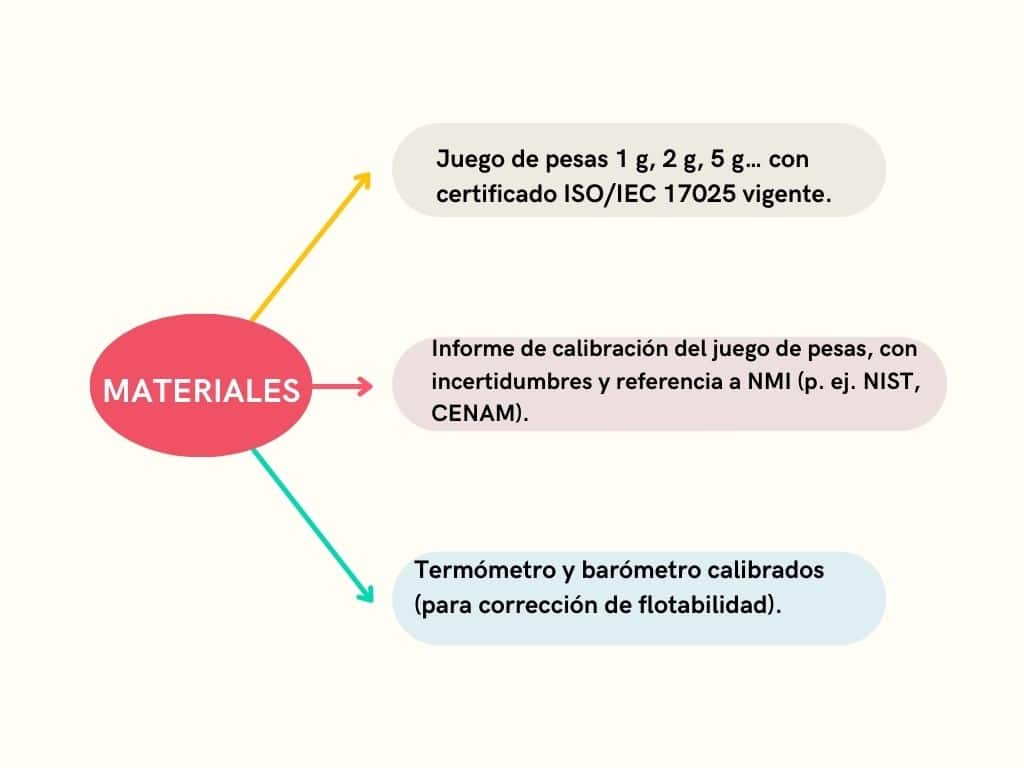

Materiales

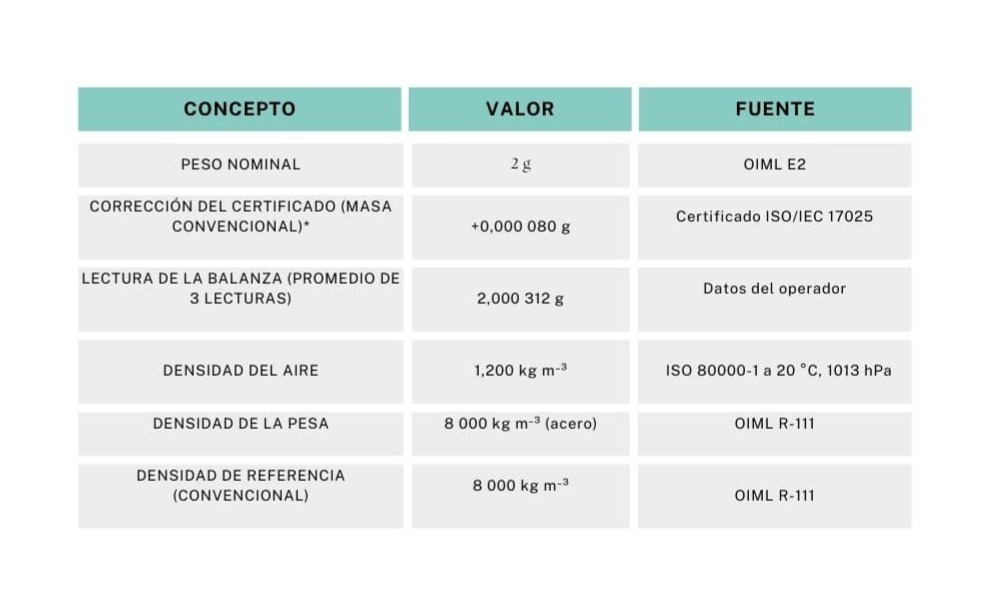

Datos de partida

* El certificado suele indicar “masa convencional”: 2,000 080 g.

Nota rápida sobre flotabilidad:

Si vas a comparar masa convencional (la que muestra la balanza por defecto) con la lectura indicada, no necesitas aplicar flotabilidad: ambas están en la misma base. Solo la usarás si pretendes calcular la masa verdadera en vacío o si tu balanza opera en modo de masa verdadera.

Calibración en términos de masa convencional

Masa certificada:

m_ref(conv) = 2,000 000 g (nominal) + 0,000 080 g = 2,000 080 g

Error de indicación:

e = Lectura balanza − m_ref(conv) = 2,000 312 g − 2,000 080 g = +0,000 232 g

La balanza indica 0,232 mg de más en torno a 2 g.

Incertidumbre expandida del error (k = 2, 95 %):

Incertidumbre de la pesa (certificado): u_pesa = 0,000 050 g

Repetibilidad de la lectura (n = 3): u_rep = 0,000 020 g

Resultado final

Corrección balanza 2 g: +0,000 232 g ± 0,000 106 g (k = 2)

Así la etiqueta (o la tabla de corrección) dirá que, para una carga cercana a 2 g, debes restar 0,232 mg al valor que indica el instrumento.

¿Qué podría salir mal?

• Usar pesas con dedo desnudo → contaminación → drift.
• Balanza desnivelada.
• Mesa con vibraciones.

Ejercicio #2 – Volumen sin sorpresas: calibración gravimétrica de aforo

Objetivo: demostrar trazabilidad del volumen de una pipeta de 10 mL mediante método gravimétrico.

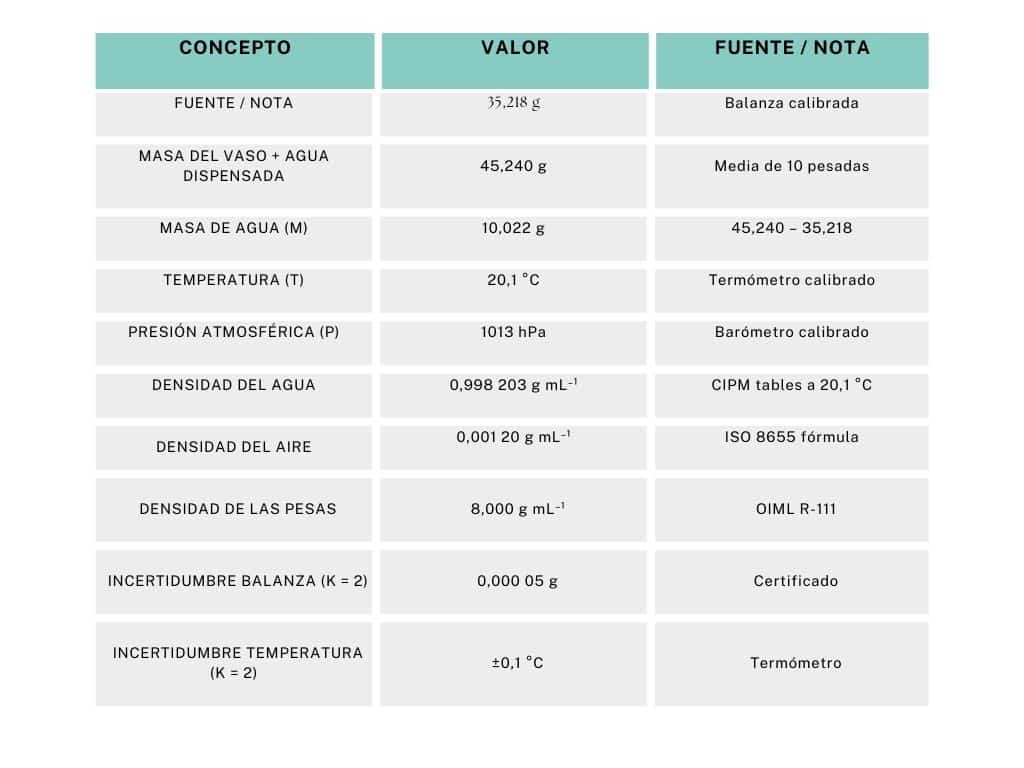

Datos de partida

Factor de corrección de flotabilidad (Z)

La ISO 8655-6 indica:

 Volumen verdadero (V)

V = m × Z = 10,022 g × 1,0029 = 10,051 mL

Desviación vs nominal 10 mL:

El error es razonable para una pipeta “sin ajuste” o económica.

Incertidumbre expandida del volumen

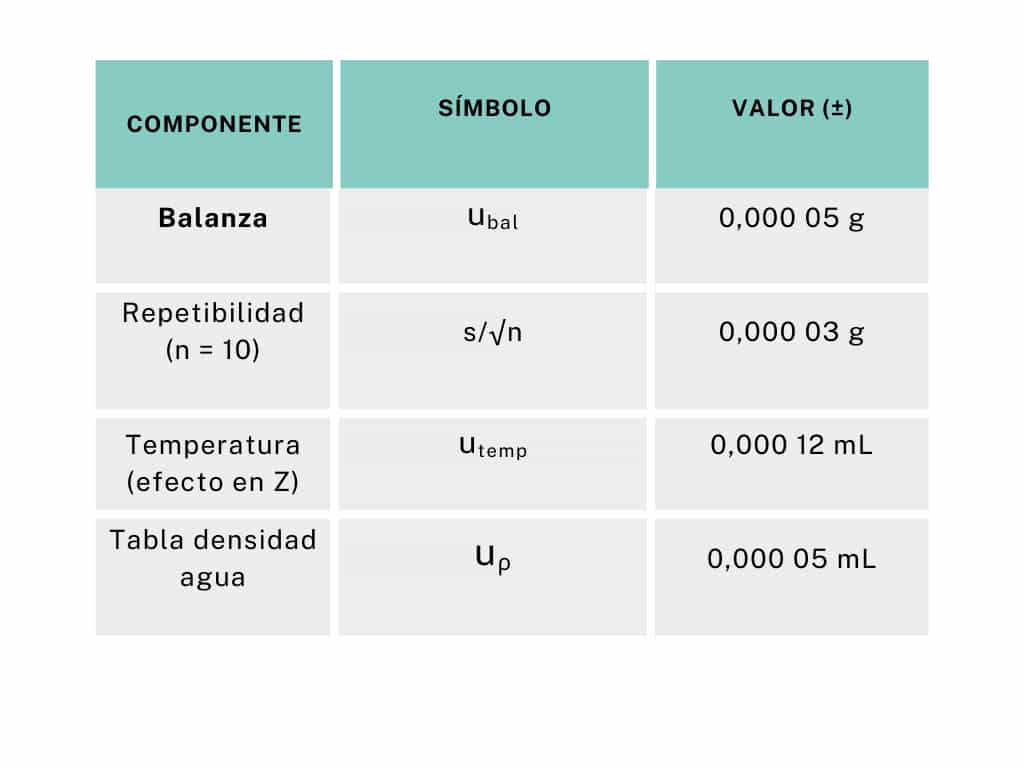

Componentes individuales (k = 2)

*Nota *: u_temp se obtuvo calculando Z a 20,1 ± 0,1 °C.

Propagación

Incertidumbre de la masa

Convertida a volumen (multiplica por Z/ρ):

Expandir (k = 2):

Resultado de la prueba de la pipeta

V = 10,051 mL ± 0,000 28 mL  (k=2)

Interpretación

• Exactitud: error +0,051 mL → 5,1 ‰, dentro del límite de muchas pipetas “A” modernas (máx ±0,08 mL para 10 mL según algunos catálogos), aunque algo alto si fuera clase A especializada (±0,02 mL).
• Precisión: s ≈ 0,000 10 mL → CV ≈ 0,01 %, excelente.

Ejercicio #3 – Termometría “sin fiebre”: calibrar un termopar

Objetivo: asignar corrección a un termopar tipo K entre 0 °C y 200 °C.

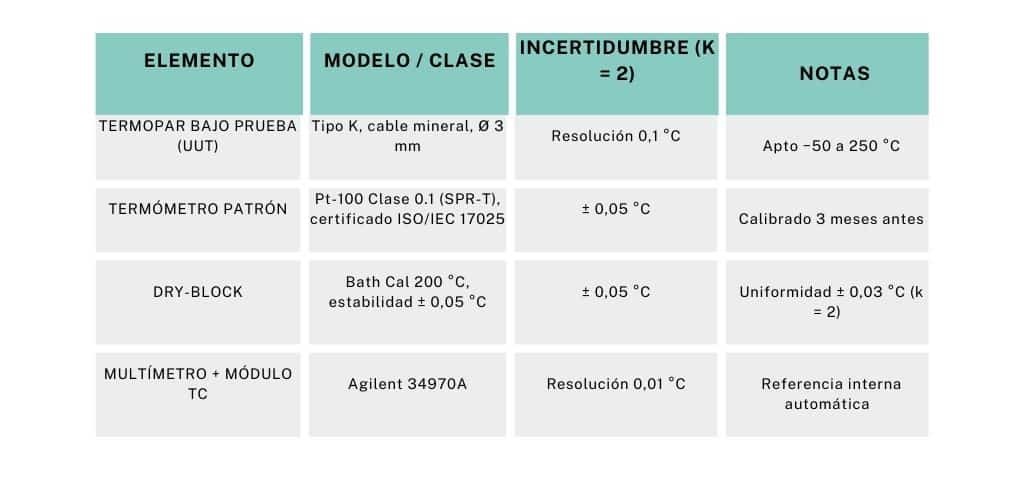

 Contexto y equipos

Puntos de calibración seleccionados

• 0 °C (baño de hielo fundente)
• 100 °C (punto de ebullición corregido 99,97 °C a 1013 hPa)
• 200 °C (dry-block)

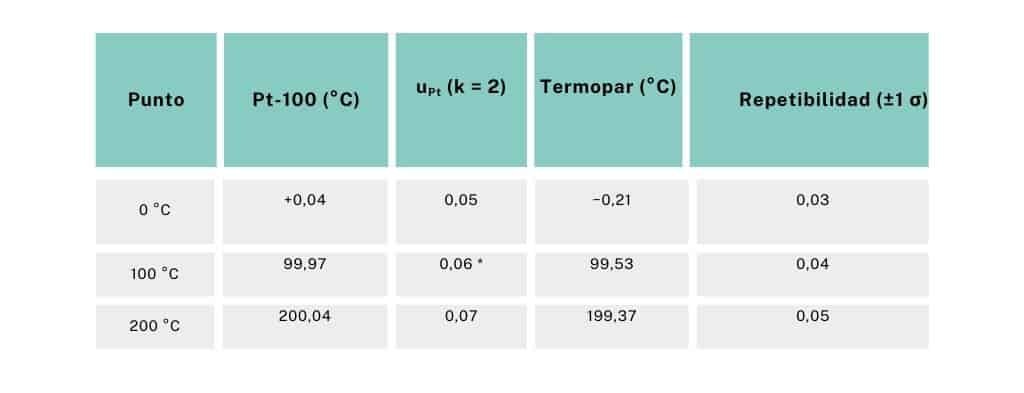

Mediciones en campo

* Incluye corrección barométrica del punto de ebullición.

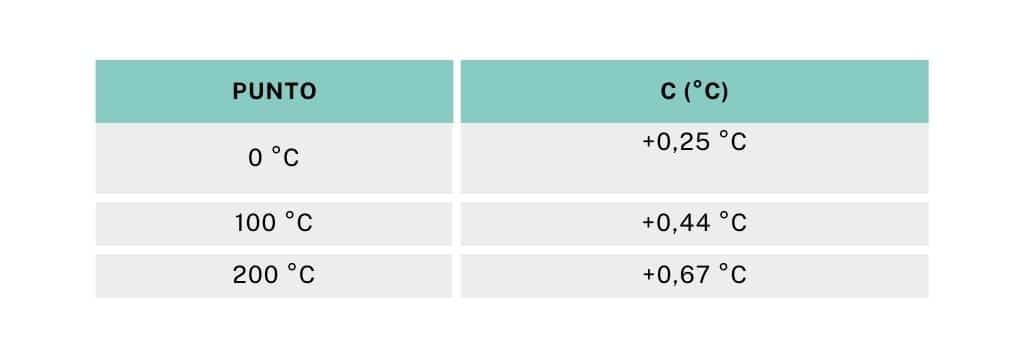

Cálculo de corrección (bias)

Corrección = T_ref − T_UUT

(El termopar lee por debajo del valor real)

Propagación de incertidumbre

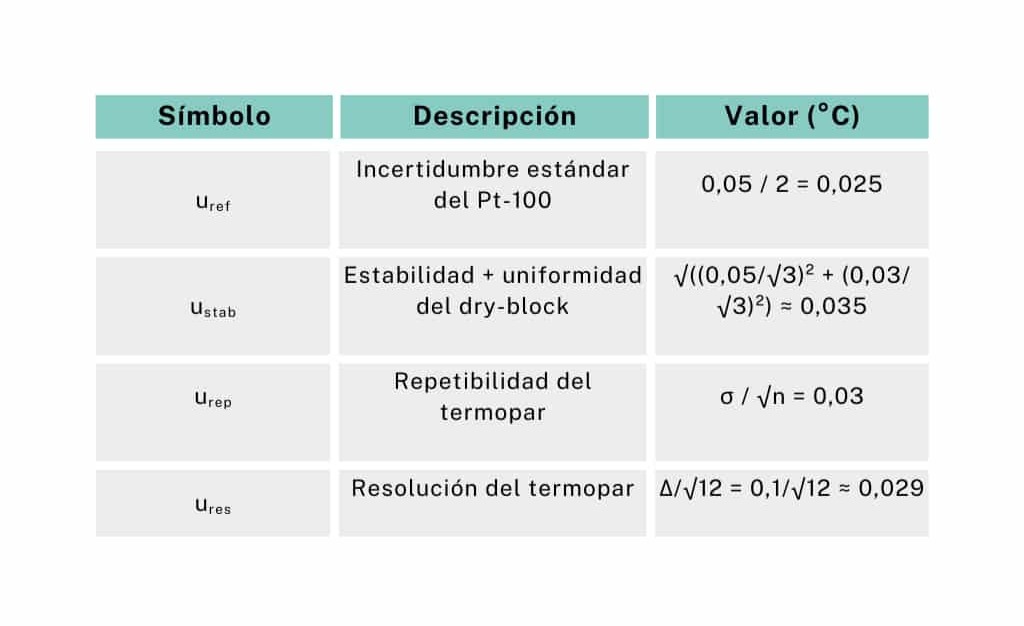

Componentes (k = 1)

Combinación

Ejemplo para 100 °C:

Ecuación de corrección e informe

Ajuste lineal (OLS) de los puntos:

ΔT = 0,0022 T + 0,201

(Re² = 0,999). Para cualquier lectura T_UUT en 0 – 200 °C:

T_verdadero = T_UUT + ΔTT

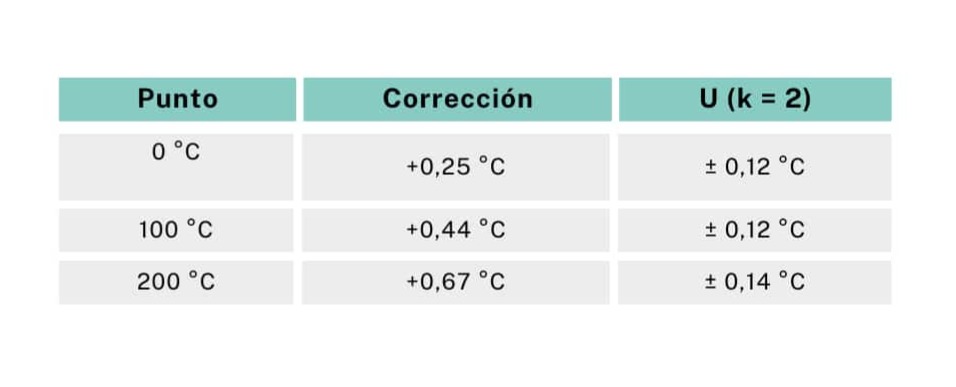

Extracto de certificado

Termopar K — Cal 2025-04-XX
Correcciones aplicables 0 – 200 °C: ΔT = 0,0022 T + 0,201 (°C).
Incertidumbre expandida U = 0,12 °C (k = 2) hasta 150 °C; 0,14 °C (k = 2) a 200 °C.
Trazabilidad: Pt-100 calibrado por CENAM; dry-block certificado bajo ISO/IEC 17025.

Conclusión:

Construir y mantener trazabilidad no es un acto de fe; es una serie de ejercicios prácticos repetibles que, bien documentados, blindan tu reputación, tu acreditación ISO/IEC 17025 y, en última instancia, la confianza de quien usa tus resultados.
