Imagina que eres el director de una orquesta sinfónica. Tu objetivo es que cada noche el concierto suene perfecto. Tienes a los mejores músicos y la partitura de Mozart. La primera noche, el concierto es mágico. Pero la tercera noche, notas algo… raro.

El violinista principal, tu estrella, parece tocar un poco más rápido de lo normal. No es un desastre, el público no lo nota, pero tú, con tu oído entrenado, percibes una pequeña tensión.

Podrías ignorarlo. Pero, ¿y si tuvieras una herramienta que te mostrara visualmente el tempo del violinista cada noche? Un gráfico que no solo te dijera «su ritmo se está acelerando», sino que te mostrara diferentes niveles de alerta.

Una zona de «Ojo, presta atención» y otra de «Alerta máxima, para el concierto si esto sigue así».

Esto te permitiría acercarte y descubrir que el pobre hombre ha empezado a tomar un café expreso triple justo antes de salir al escenario, y simplemente sugerirle que vuelva a la manzanilla.

Esa herramienta mágica de dos niveles es una carta de control con límites de alerta y de acción. Es el electrocardiograma de tu proceso, pero con un sistema de diagnóstico incorporado. No solo te dice si algo va mal, sino que te indica la gravedad del problema.

Hoy vamos a subir de nivel. Nos sumergiremos en el corazón estadístico de las cartas de control.

Aprenderemos a construirlas usando la desviación estándar para definir estas zonas de vigilancia, transformándonos en directores de orquesta capaces de detectar la más mínima desafinación antes de que se convierta en un caos.

¿Qué diablos es una carta de control y por qué debería ser tu mejor amiga?

Una carta de control es un gráfico que muestra cómo se comporta una característica de tu proceso a lo largo del tiempo.

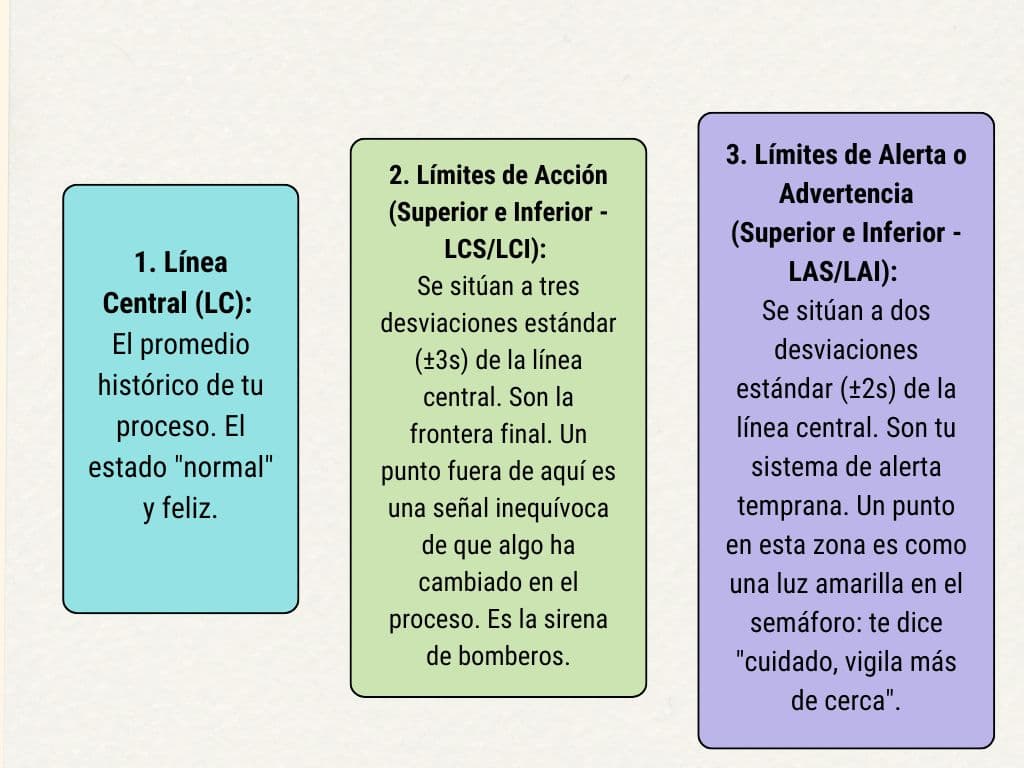

Su poder reside en unas líneas horizontales que nos dan el contexto para interpretar la variación. La versión que construiremos hoy es la más informativa, con cinco líneas clave:

La regla del 68-95-99.7

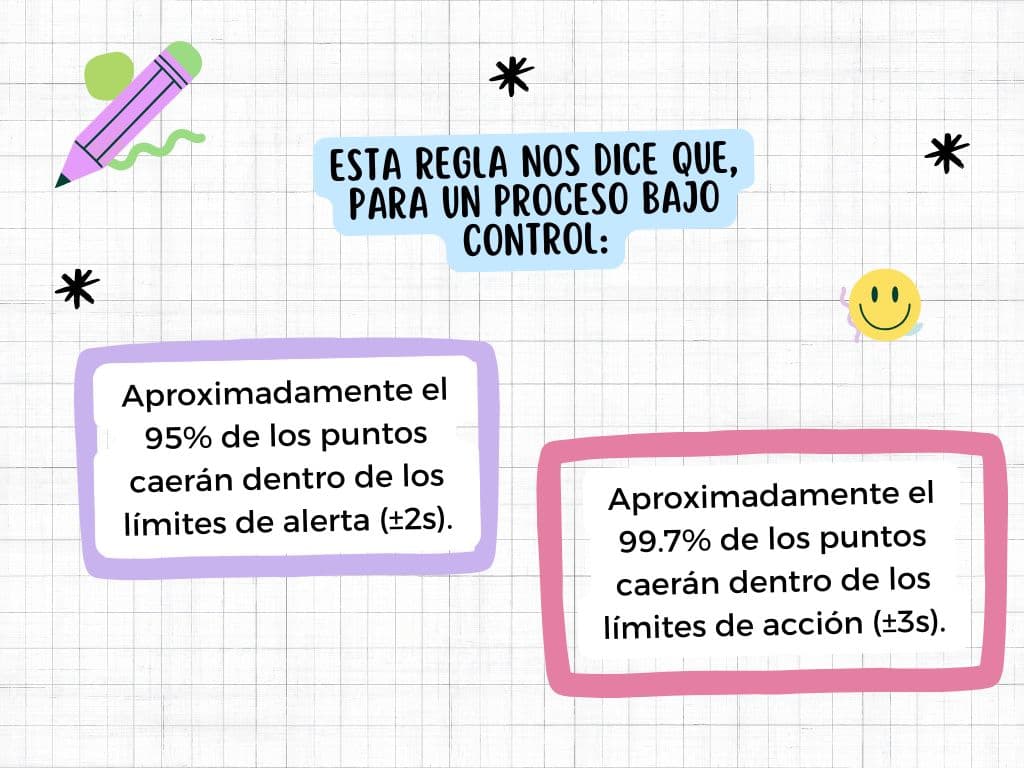

¿Por qué 2 y 3 desviaciones estándar? Porque la mayoría de los procesos estables se comportan siguiendo una distribución normal. Esta regla nos dice que, para un proceso bajo control:

Esto significa que la probabilidad de que un punto caiga fuera de los límites de acción (±3s) por pura casualidad es solo del 0.3%. ¡Es extremadamente improbable! Por eso, cuando ocurre, sabemos que no es casualidad, sino una causa especial que debemos investigar.

Manos a la obra: Construyendo tu carta Xˉ− R con límites de Alerta y Acción

Basta de teoría. Vamos a construir una. Una de las cartas más comunes y útiles en el laboratorio y la industria es la carta de control para variables, específicamente el par de cartas X-barra y R (Xˉ− R).

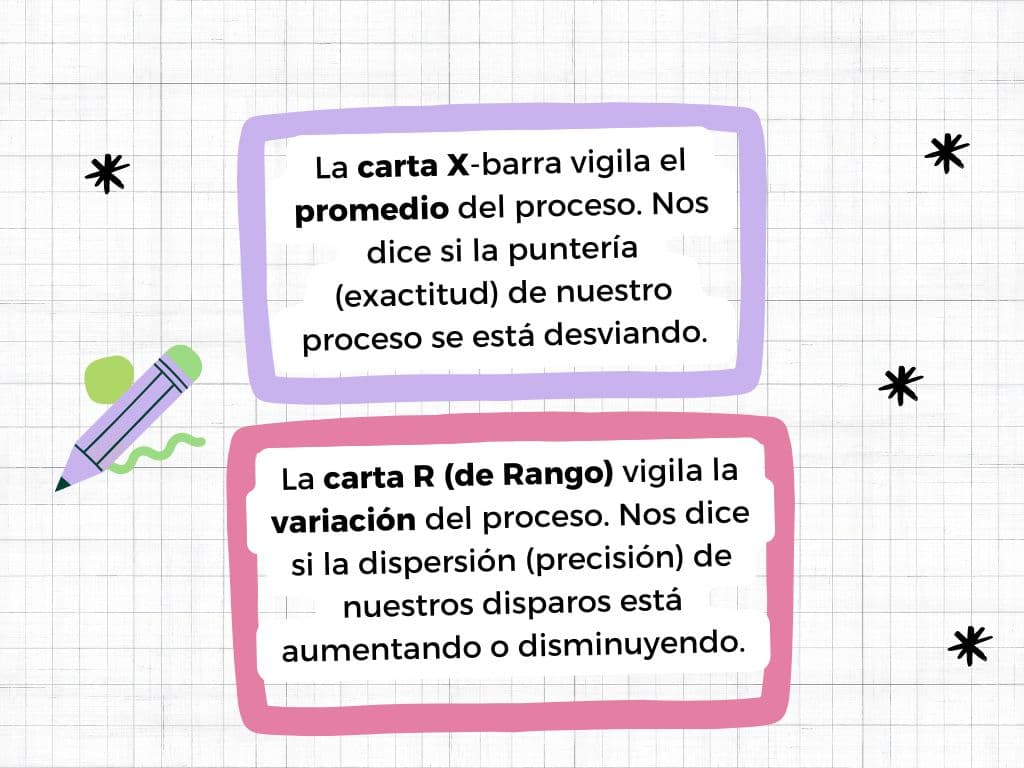

Ambas trabajan juntas. De nada sirve tener buena puntería (carta Xˉ en control) si tus disparos están por todas partes (carta R fuera de control).

Nuestro caso de estudio: El laboratorio de «Calibraciones Precisas S.A.»

Imagina que trabajas en este laboratorio y tu tarea es verificar diariamente una pesa patrón de 100 g en una balanza analítica. Quieres asegurarte de que la balanza es estable día tras día. Decides construir una carta de control.

Paso 1: Recolectar los datos (la base de todo)

No puedes construir una casa con un solo ladrillo. Necesitas datos históricos para entender el comportamiento «normal» de tu proceso. Para una carta Xˉ− R, lo ideal es tomar pequeñas muestras (llamadas subgrupos) a lo largo del tiempo.

Decides que cada día (un periodo de tiempo) vas a realizar 5 mediciones de la pesa de 100 g. Haces esto durante 20 días para tener un buen punto de partida.

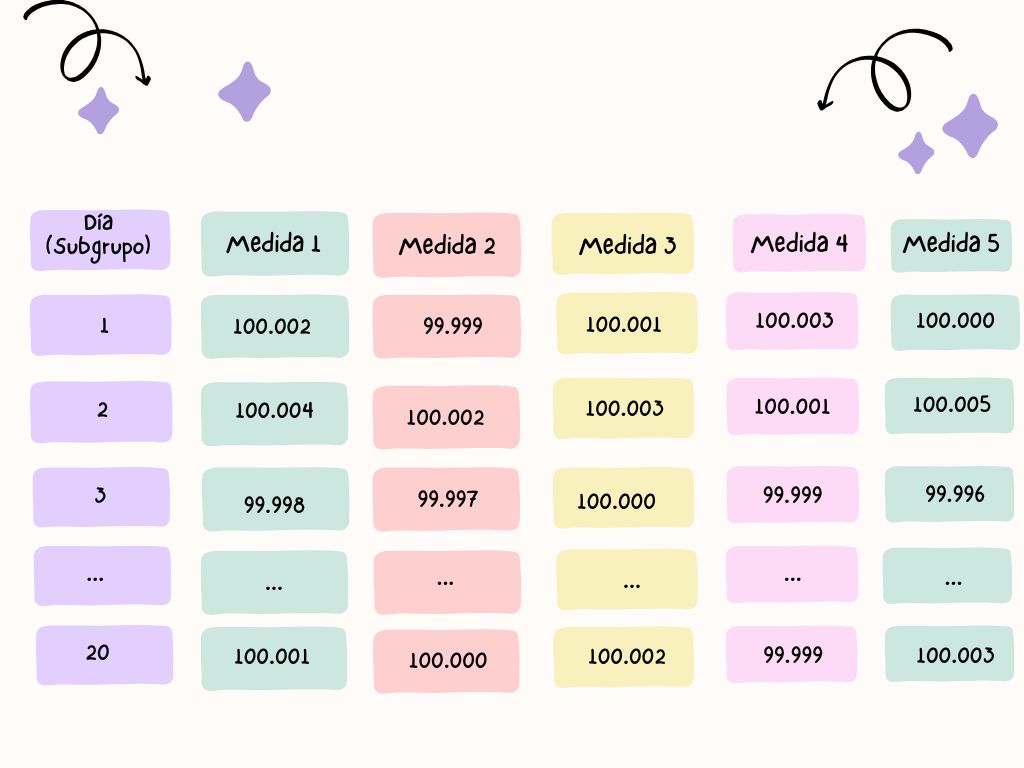

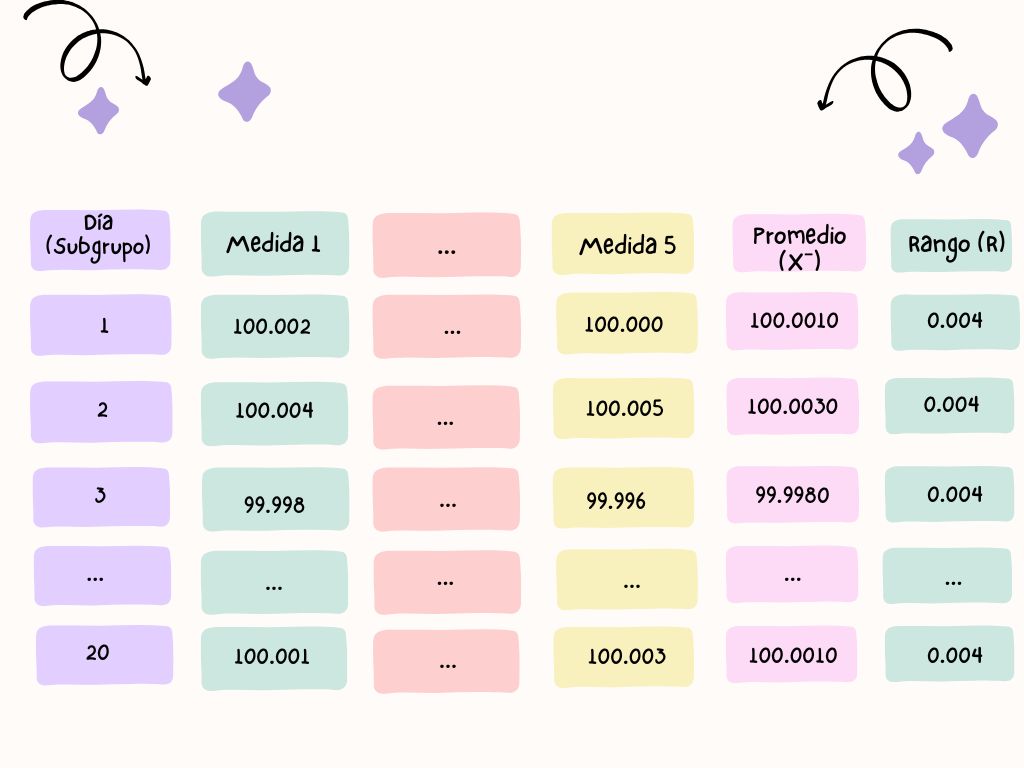

Tu tabla de datos se vería algo así (esto es un extracto):

Paso 2: Calcular promedios (Xˉ) y Rangos (R) de cada subgrupo

Ahora, para cada fila (cada día), calculas dos cosas:

• El promedio (Xˉ): La suma de las 5 medidas dividida entre 5.
• El rango (R): El valor máximo menos el valor mínimo de esas 5 medidas.

Paso 3: Calcular las líneas centrales

Calculamos el promedio de todos los promedios y el promedio de todos los rangos.

Gran Promedio: Será la Línea Central de tu carta X barra.

Supongamos que es igual a 100.0005 g.

Promedio de los Rangos: Nos servirá para estimar la desviación estándar del proceso.

Supongamos  que es igual a 0.0038 g.

Paso 4: Estimar la desviación estándar del proceso

Vamos a estimar la desviación estándar real del proceso. La forma más robusta de hacerlo es a partir del promedio de los rangos.

La fórmula es:

Donde d₂​ es otra constante que depende del tamaño del subgrupo (n). Para n=5, el valor de d₂​ es 2.326 (este valor se encuentra en tablas estadísticas estandarizadas).

Así que, nuestra desviación estándar estimada es:

Este valor, σ^, es oro puro. Es la medida de la variación «natural» de tus mediciones individuales.

¿Por qué para construir la carta de X barra se usan los datos de R?

Esa es una pregunta fantástica y muy perspicaz. Toca el corazón estadístico de por qué las cartas de control son tan ingeniosas.

Ahora, vamos a desglosarlo con una analogía para que quede grabado a fuego.

Imagina que eres un tirador olímpico y quieres crear una carta de control para vigilar tu rendimiento. Cada día, haces 5 disparos (un subgrupo) a un blanco.

Tienes dos tipos de variación en tus resultados:

Variación DENTRO del subgrupo: Es la dispersión de tus 5 disparos entre sí en una misma tanda. Mide tu «pulso», tu habilidad pura en ese instante para agrupar los disparos. El Rango (R) de cada tanda (la distancia entre el disparo más alejado y el más cercano) es una medida directa de esta variación. Es el «ruido de fondo» natural de tu habilidad.

Variación ENTRE subgrupos: Es el cambio en la posición del centro de cada tanda de 5 disparos a lo largo de los días. Hoy el centro de tus disparos puede estar un poco a la izquierda, mañana un poco arriba.

Esta variación incluye tu «pulso» natural (la variación de dentro) MÁS cualquier otra cosa que pueda haber pasado: un cambio en la iluminación, una ráfaga de viento, que ese día estabas más cansado, etc. Estos son posibles causas especiales.

¿Por qué no usar la desviación de los promedios?

Si calcularas la desviación estándar usando directamente la lista de los promedios diarios (Xˉ), estarías midiendo la variación ENTRE subgrupos.

El problema: Si durante tu recolección de datos inicial de 20 días hubo un par de días con mucho viento (una causa especial), esos promedios se habrán desviado más de lo normal. Tu desviación estándar calculada sería artificialmente grande.

Si usas esa desviación estándar «inflada» para construir tus límites de control, estos quedarían muy anchos. Sería como fabricar una regla demasiado indulgente. Tu carta de control se volvería poco sensible y no te avisaría de problemas más pequeños en el futuro porque los consideraría «ruido normal».

La genialidad de usar el rango promedio (Rˉ)

En cambio, al usar el Rango Promedio (Rˉ), nos centramos exclusivamente en la variación DENTRO de los subgrupos.

• El rango de cada tanda de 5 disparos solo te dice qué tan bueno fue tu «pulso» en ese preciso momento, sin importar si el viento desvió toda la tanda hacia la izquierda.

• Al promediar todos esos rangos (Rˉ), obtenemos una estimación muy robusta y fiable de la variación natural y pura de tu proceso, de tu «pulso» promedio.

Paso 5: Calcular los límites para la carta X barra (La carta de la puntería)

Ahora usamos nuestra σ^ para construir los límites. ¡Ojo! Estamos graficando promedios de 5 mediciones, no mediciones individuales. Por tanto, la desviación estándar que nos interesa es la desviación estándar de los promedios, que se calcula como:

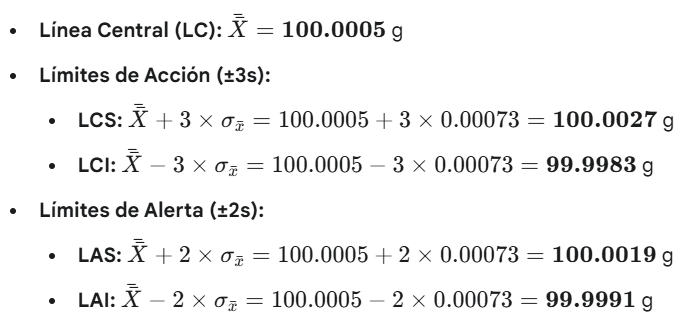

Con este valor, los límites son pan comido:

Paso 6: Calcular los Límites para la carta R (La carta de la dispersión)

También podemos (y debemos) ponerle límites de alerta a la carta R, aunque es menos común que en la carta Xˉ. Usaremos unos factores constantes (D₃, D₄) que dependen del tamaño de tu subgrupo (en nuestro caso, n=5). Estos factores los encuentras en tablas estandarizadas en cualquier libro de control estadístico o en internet.

Para n=5:

• D3​ = 0
• D4 ​= 2.114

• Línea Central (LC): Rˉ= 0.0038 g
• Límites de Acción: Se calculan con los factores D₃ y D₄.

• LCS (R): D₄ ​× Rˉ= 2.114 × 0.0038 = 0.0080 g
• LCI (R): D₃​ × Rˉ= 0 × 0.0038 = 0 g

• Límites de Alerta: Podemos calcularlos usando la desviación estándar de los rangos, σ_R​. Esto es un poco más avanzado, pero la fórmula es:

Para n = 5, d₃​ = 0.864 (es una constante que se encuentra en tablas).

• σ_R ​= 0.864 × 0.00163 = 0.0014.
• LAS (R): Rˉ+ 2 × σ_R​ = 0.0038 + 2 × 0.0014 = 0.0066 g
• LAI (R): Rˉ−2 × σ_R ​= 0.0038 – 2 ×  0.004 = 0.0010 g

Paso 7: Dibujar, vigilar y actuar

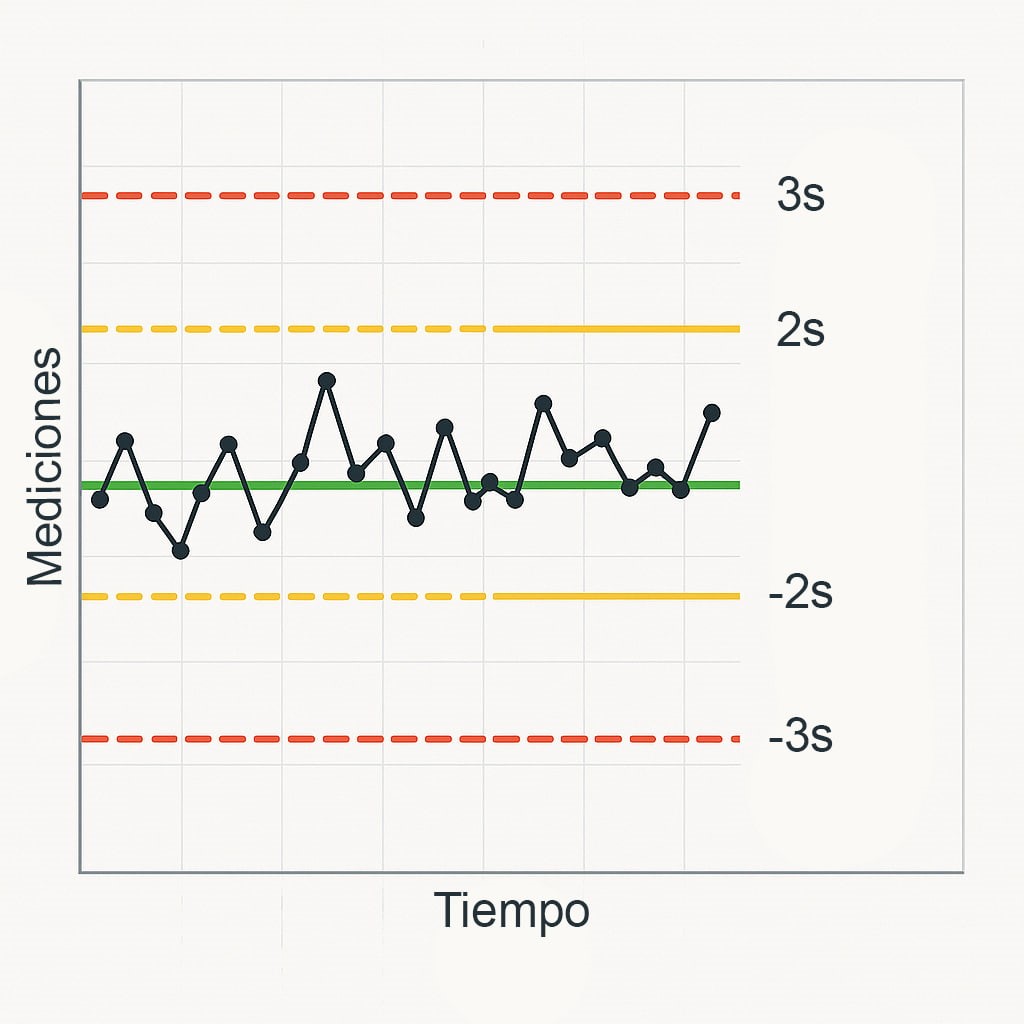

Ahora tienes una carta Xˉ con 5 líneas que delimitan tres zonas:

• Zona C (de Común): Entre +2s y -2s. La zona verde. Aquí tu proceso vive feliz.
• Zona B y A (de Alerta): Entre 2s y 3s (superior e inferior). La zona amarilla.
• Fuera de los límites de 3s: La zona roja.

Interpretando las señales de humo de tu carta

El verdadero poder de la carta de control se desata cuando un punto se comporta de forma «extraña». Esto indica una causa especial de variación. ¡Es el café expreso del violinista! Tu trabajo de detective es investigar y eliminar esa causa.

Aquí tienes las reglas más comunes para detectar una señal (basadas en las «Reglas de Western Electric»).

Regla 1: Un punto fuera de los límites de control (LAS o LAI)

Esta es la señal más obvia y brutal. Un punto fuera de los límites de ±3σ es extremadamente improbable que ocurra por pura casualidad.

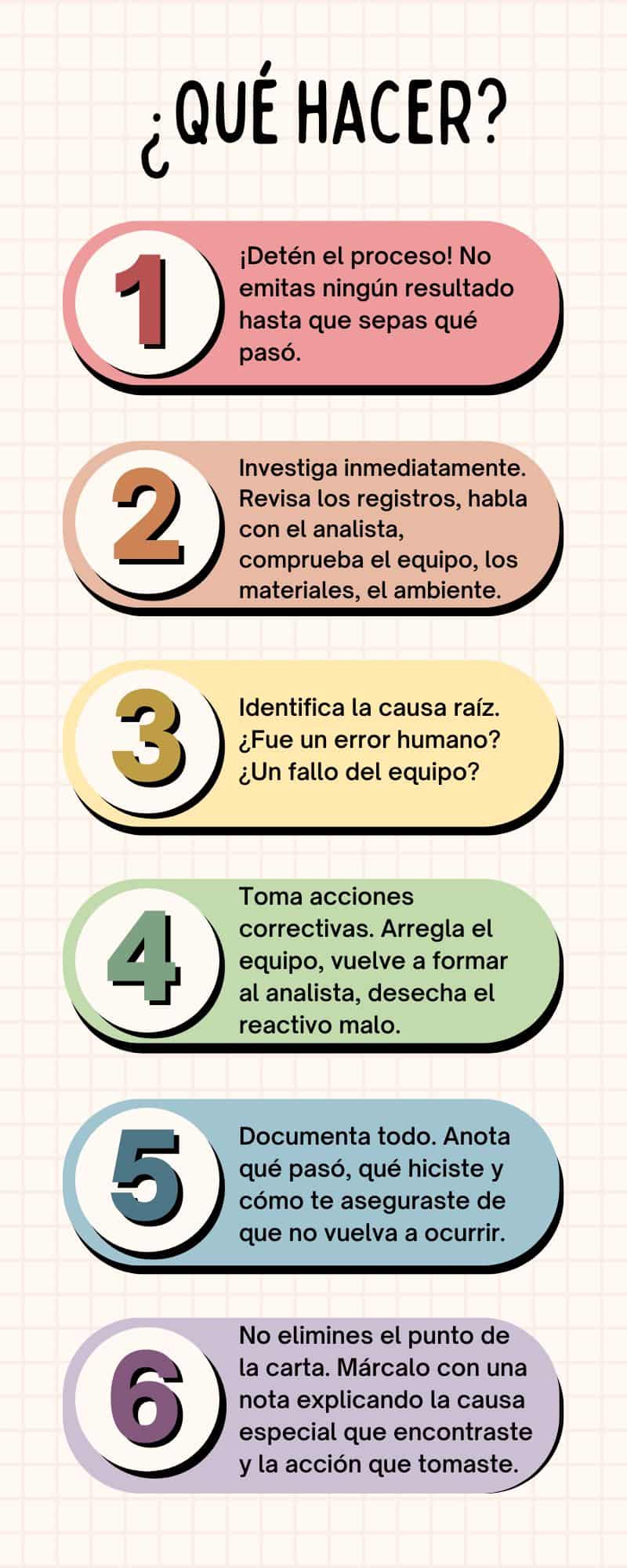

¿Qué significa? Ha ocurrido algo drástico. Un cambio significativo en el proceso.

Posibles causas:

• Un error de medición garrafal.
• El equipo se descalibró de repente.
• Se usó un reactivo incorrecto o contaminado.
• Una fluctuación masiva de la temperatura o la humedad en el laboratorio.

Regla 2: Un punto en la zona de alerta (entre 2s y 3s)

Tu violín principal acaba de tocar un poco más rápido, pero no ha arruinado la melodía.

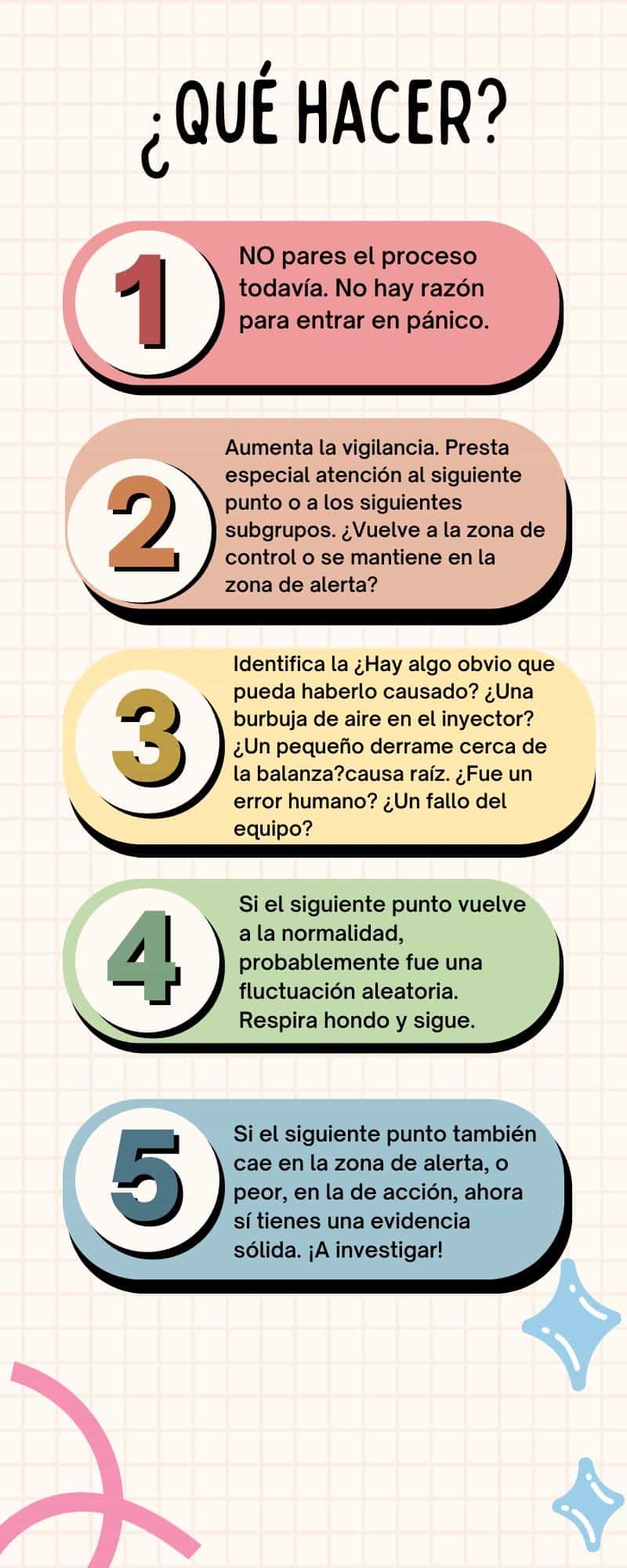

¿Qué significa? Es una advertencia. No es una prueba concluyente de que algo vaya mal, pero es sospechoso. La probabilidad de que un punto caiga aquí por azar es de aproximadamente un 5%, así que no es para ignorarlo.

Regla 3: Dos de tres puntos consecutivos en la zona de alerta

Esto ya es más serio. Que un punto caiga en la zona de alerta puede ser casualidad. Que dos de tres lo hagan es altamente improbable. La evidencia se está acumulando. El violinista ha desafinado dos veces en la misma pieza.

Regla 4: Tendencias y patrones (las señales sutiles)

Aquí es donde te conviertes en un verdadero artista de la interpretación. A veces, todos los puntos están dentro de los límites, pero su comportamiento no es aleatorio. Esto también indica una causa especial, pero de acción más lenta.

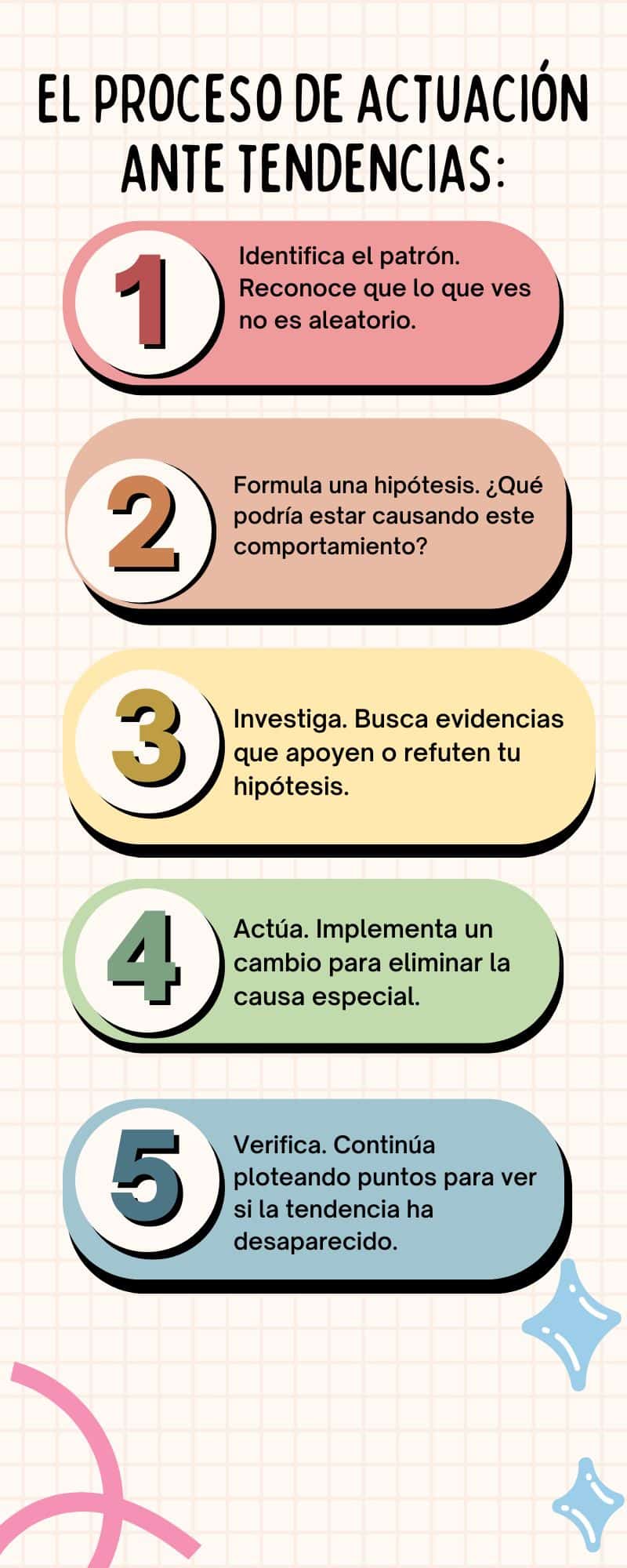

Tendencia de 7 o más puntos consecutivos en ascenso o descenso:

¿Qué significa? Algo está cambiando de forma gradual en tu proceso.

Posibles causas: El desgaste lento de una pieza del equipo, la degradación gradual de un reactivo o un patrón, la acumulación de suciedad en un sensor.

Ejemplo: En tu carta de la balanza, ves que durante una semana los promedios suben un poquito cada día. Podría ser que el sensor de la balanza se esté ensuciando lentamente.

7 o más puntos consecutivos todos por encima o todos por debajo de la línea central:

¿Qué significa? El promedio de tu proceso se ha desplazado. No es un cambio gradual, es un salto.

Posibles causas: Se ha introducido un nuevo lote de material de referencia con un valor ligeramente diferente, un cambio en el procedimiento que no se documentó, un nuevo técnico que tiene un pequeño sesgo sistemático en su forma de medir.

Ejemplo: Después de la calibración anual de la balanza, los siguientes 8 puntos aparecen todos por debajo de la antigua línea central. Es muy probable que la calibración haya ajustado la media del proceso.

¡Ojo! Esto no es necesariamente malo. Puede que ahora estés midiendo mejor. Lo que debes hacer es recalcular tus límites de control usando los nuevos datos para reflejar la nueva realidad de tu proceso.

Patrones no aleatorios (ciclos, «abrazos» a la línea central, etc.):

Ciclos repetitivos: ¿Los resultados son siempre altos por la mañana y bajos por la tarde? Quizás la temperatura del laboratorio está fluctuando con el aire acondicionado.

«Abrazo» a la línea central (demasiados puntos cerca del promedio): Parece bueno, ¿no? ¡Error! Puede indicar que alguien está «maquillando» los datos o que el cálculo de los límites de control es incorrecto (demasiado anchos).

Conclusión

Hemos viajado desde la sala de conciertos hasta las profundidades de la estadística. Hemos aprendido que una carta de control es mucho más que un simple gráfico bonito. Es una filosofía. Es la decisión consciente de escuchar a tu proceso, de entender su lenguaje y de actuar con sabiduría y no por pánico.

Construir una carta de control requiere disciplina para recolectar datos. Interpretarla requiere conocimiento para reconocer las señales. Y actuar sobre ella requiere coraje para detenerse, investigar y mejorar. Pero la recompensa es inmensa: un proceso estable, predecible y robusto.

La capacidad de anticipar problemas, de reducir costes, de mejorar la calidad de forma continua y, en definitiva, la tranquilidad de saber que tu sinfonía de la medición suena afinada cada día.
