Durante una ronda de rutina, un joven ingeniero de planta, Javier, se enfrentó a una decisión crítica.
El manómetro principal de una caldera de vapor de alta presión indicaba una lectura normal de 100 bar, mientras que un transmisor digital recién calibrado, instalado en la misma línea, mostraba una presión en constante aumento de 110 bar, acercándose peligrosamente a los límites de seguridad.
Confiando en la trazabilidad del instrumento calibrado en lugar de en la costumbre, Javier inició una parada de emergencia.
Una inspección posterior confirmó que el manómetro principal se había atascado; la presión real había estado aumentando sin control. Su decisión, basada en un principio metrológico, evitó una potencial catástrofe.
La historia de Javier ilustra la importancia vital del aseguramiento metrológico de presión. No es un concepto abstracto, sino un escudo de seguridad fundamental en innumerables industrias.
Es el conjunto de principios y prácticas que garantiza que la inmensa fuerza de la presión se mida, controle y contenga con una fiabilidad incuestionable.
Hoy exploraremos desde los fundamentos de la presión hasta las herramientas más sofisticadas y los planes prácticos para dominarla, demostrando por qué una medición de presión fiable es la base de la seguridad y la eficiencia industrial.
¡Allá vamos!
La fuerza invisible: ¿qué diablos es la presión?
La presión es un concepto que todos sentimos, pero que a menudo malinterpretamos. La definición física es simple y elegante:
.
No se trata solo de la cantidad de fuerza, sino de cuán concentrada está. Imagina que alguien te pisa.
- Si te pisa con la suela ancha de una bota de montaña, es molesto. La fuerza de su peso se distribuye sobre una gran área.
- Si te pisa con la punta de un tacón de aguja, es un dolor agudo y te atraviesa el zapato. La misma fuerza, concentrada en un área diminuta, genera una presión inmensa.
Esta es la esencia de la presión. Y en el mundo de la metrología, no medimos un solo tipo de presión. Dependiendo de nuestro punto de referencia, la presión tiene diferentes «personalidades».
El zoológico de la presión: tipos y referencias
Entender contra qué estamos midiendo es el primer y más crucial paso.
Presión absoluta (absolute pressure)
- Referencia: El cero absoluto de presión, es decir, un vacío perfecto.
- Concepto: Es la presión «total» y verdadera en un punto, sin influencia de la atmósfera circundante. No puede ser negativa.
- Analogía: Es como medir la altura de una montaña desde el centro de la Tierra. Es una medida fundamental y completa.
- Aplicaciones: Meteorología (la presión barométrica es una presión absoluta), aplicaciones científicas en cámaras de vacío, y en procesos donde la influencia de la atmósfera es crítica, como el envasado de alimentos al vacío.
Presión manométrica o relativa (gauge pressure)
- Referencia: La presión atmosférica local.
- Concepto: Es la presión por encima (o por debajo) de la presión atmosférica. Es, con diferencia, el tipo de presión más comúnmente medido. Cuando mides la presión de los neumáticos de tu coche en 32 PSI, son 32 PSI por encima de la presión atmosférica.
- Analogía: Es como medir la altura de un edificio desde el nivel de la calle. Es una medida práctica para el día a día. Si la presión manométrica es cero, no significa que haya vacío, significa que la presión es igual a la atmosférica.
- Aplicaciones: Casi todo lo industrial. La presión de una caldera, de una tubería de agua, la presión arterial, la presión de un tanque de gas.
Presión diferencial (differential pressure)
- Referencia: Otro punto de presión específico en el mismo sistema.
- Concepto: Es simplemente la diferencia de presión entre dos puntos, A y B.
- Analogía: Es como medir la diferencia de altura entre el quinto y el décimo piso de un edificio, sin importar a qué altura esté la calle.
- Aplicaciones: Es increíblemente útil. Se usa para medir el caudal de un fluido a través de una tubería (midiendo la caída de presión a través de una placa de orificio), para saber si un filtro de aire está sucio (la presión diferencial a través de él aumenta a medida que se obstruye), y para mantener la presurización de salas limpias en farmacéutica.
Vacío (vacuum)
- Concepto: Técnicamente, el vacío es cualquier presión por debajo de la presión atmosférica local. Se puede expresar como una presión manométrica negativa (ej. -5 PSI) o, más correctamente, como una presión absoluta (ej. 7 PSIa, cuando la atmosférica es de ~14.7 PSIa).
La relación es simple: Presión Absoluta = Presión Manométrica + Presión Atmosférica. No entender esta diferencia es la fuente de innumerables errores de cálculo y diseño en ingeniería.
Los pilares de la confianza: trazabilidad y los patrones de presión
¿Cómo podemos confiar en que 100 bar medidos en la caldera de Javier son los mismos 100 bar medidos en un laboratorio en Alemania? A través de la trazabilidad. En el caso de la presión, la cadena de confianza es especialmente elegante porque se remonta a unidades aún más fundamentales.
Recordemos que P = F/A. La fuerza, a su vez, es Masa por Aceleración (F = m*a). Por lo tanto, la presión se puede descomponer en las unidades base del SI: masa (kg), longitud (m) y tiempo (s).
Esto significa que podemos realizar una presión a partir de estas unidades fundamentales, sin necesidad de un artefacto único. Los instrumentos que logran esto se llaman patrones primarios de presión.
Los dioses del olimpo de la presión: patrones primarios
Manómetros de columna de líquido: los abuelos sabios
Principio: Son los patrones más antiguos y conceptualmente más simples. Un tubo en forma de U se llena con un líquido de densidad muy bien conocida (tradicionalmente mercurio, por su alta densidad, o agua para presiones bajas).
Una presión desconocida se aplica a un lado del tubo, y la presión atmosférica (o una presión de referencia) al otro. La presión desconocida empuja el líquido hacia abajo en un lado y hacia arriba en el otro.
La medición: La diferencia de altura (h) entre las dos columnas de líquido es medida con una exactitud exquisita (usando interferómetros láser en los laboratorios de más alto nivel). La presión se calcula directamente con la fórmula:
.
donde Ƿ (rho) es la densidad del líquido y g es la aceleración local de la gravedad.
Rol: Son los reyes de la baja presión, la presión diferencial y el vacío. Su exactitud es extraordinaria, pero son grandes, delicados y limitados a presiones relativamente bajas.
Balanzas de presión (piston gauges): los reyes del músculo
Principio: Este es el estándar de oro para la calibración de presiones medias y altas. Es la realización más pura y directa de la fórmula P = F/A.
El mecanismo: Una presión hidráulica o neumática se utiliza para hacer flotar un conjunto de pistón y cilindro fabricado con tolerancias casi perfectas. Sobre la parte superior de este pistón, que sobresale del cilindro, se colocan una serie de masas (pesas) muy exactas.
La medición: Se ajusta la presión del fluido hasta que la fuerza que ejerce sobre el área del pistón equilibra perfectamente la fuerza ejercida por las masas debido a la gravedad. En ese punto de equilibrio, la presión es:
donde A_ef es el «área efectiva» del conjunto pistón-cilindro, una característica que se determina con una incertidumbre bajísima.
Rol: Son los patrones primarios indiscutibles para un rango enorme de presiones, desde unos pocos bar hasta miles de bar. Son increíblemente exactos y estables, y forman la base de la trazabilidad de la presión en todo el mundo.
Estos patrones primarios, alojados en los Institutos Nacionales de Metrología, se utilizan para calibrar los patrones de transferencia de los laboratorios acreditados, que a su vez calibran los instrumentos de la industria, en una cascada de confianza que llega hasta el manómetro de tu taller.
El equipo táctico: un manómetro para cada batalla
En el campo, no llevas una balanza de presión en el bolsillo. Necesitas instrumentos prácticos y robustos. La elección del sensor adecuado es fundamental para un buen plan de aseguramiento.
Manómetros mecánicos analógicos (tipo bourdon): los relojes de la presión
- Apariencia: Son los más reconocibles, con su dial redondo y su aguja indicadora.
- Mecanismo interno: El corazón es un tubo metálico aplanado y curvado en forma de «C», llamado tubo de Bourdon. Cuando la presión entra en el tubo, este tiende a enderezarse. Este pequeño movimiento se amplifica a través de un sistema de engranajes y palancas que mueve la aguja en el dial.
- Pros: Baratos, no requieren energía, visualmente intuitivos y muy robustos.
- Contras: Menor exactitud, susceptibles a vibraciones y golpes, y propensos a fallos mecánicos como el que casi causa el desastre en la historia de Javier (la aguja puede atascarse o el mecanismo puede desgastarse).
- Uso: Indicación local en procesos no críticos, extintores de incendios, compresores de aire de taller.
Transductores y transmisores de presión electrónicos: los traductores digitales
Estos dispositivos son el estándar en la industria moderna. Convierten la magnitud física de la presión en una señal eléctrica (generalmente 4-20 mA o un voltaje).
Un transductor solo emite la señal, mientras que un transmisor es más inteligente, a menudo con un display y la capacidad de comunicar digitalmente.
Tecnología piezorresistiva (Strain Gauge): La más común. Una membrana delgada (diafragma) se deforma bajo presión. Sobre esta membrana se montan galgas extensiométricas (resistencias muy finas).
La deformación estira o comprime las galgas, cambiando su resistencia eléctrica. Este cambio de resistencia es proporcional a la presión.
Tecnología capacitiva: El diafragma de detección forma una placa de un condensador. La presión lo deforma, cambiando la distancia a otra placa fija. Este cambio en la distancia altera la capacitancia del conjunto, que se mide electrónicamente. Son conocidos por su alta exactitud y excelente estabilidad a largo plazo.
Uso: Son el cerebro del control de procesos en prácticamente todas las industrias: química, petróleo y gas, farmacéutica, alimentos y bebidas, etc.
Manómetros digitales de precisión: los jueces de campo
Concepto: Son esencialmente transductores de alta calidad combinados con una electrónica sofisticada y una pantalla de alta resolución. Están diseñados para ser portátiles y exactos.
Rol: Son las herramientas de trabajo para los técnicos de calibración y los ingenieros de mantenimiento como Javier. Se utilizan como estándares de campo para verificar y calibrar los instrumentos instalados permanentemente en la planta.
Características: Alta exactitud, capacidad para medir diferentes tipos de presión (manométrica, absoluta), y a menudo pueden registrar datos.
El plan de aseguramiento en la trinchera industrial
Conociendo las herramientas, podemos diseñar un plan de batalla.
Caso práctico 1: la caldera de vapor de Javier (alta presión manométrica)
El objetivo es la seguridad y la eficiencia. El plan de Javier debería ser un estándar para cualquier sistema de alta presión.
- Selección de instrumentos:
- Transmisor de proceso: Un transmisor de presión de alta calidad (capacitivo o piezorresistivo) con un rango adecuado (ej. 0 – 150 bar para una caldera de 100 bar) y con las certificaciones de seguridad necesarias para el entorno (ej. ATEX para atmósferas explosivas).
- Indicador local: Un manómetro de Bourdon de buena calidad para una referencia visual rápida, pero nunca como el instrumento principal de control.
- Válvulas de alivio de presión (PSV): Mecánicamente diseñadas para abrirse a una presión establecida (ej. 115 bar). Son la última línea de defensa.
- Plan de calibración y verificación:
- Calibración anual (en laboratorio): El transmisor de proceso principal se retira y se envía a un laboratorio acreditado que lo calibrará contra una balanza de presión. El certificado debe mostrar el error en múltiples puntos (ej. 0%, 25%, 50%, 75%, 100% del rango) para verificar la linealidad.
- Verificación trimestral (In-Situ): Javier conecta su manómetro digital de precisión (su estándar de campo) al mismo punto de proceso que el transmisor. Compara las dos lecturas. Si la desviación es mayor que una tolerancia predefinida, el transmisor debe ser re calibrado o reemplazado. Esto fue lo que le salvó.
- Certificación de las PSV: Las válvulas de alivio también son instrumentos de presión. Se desmontan y se prueban en un banco especializado que verifica que abren exactamente a su presión de ajuste. Este es un requisito legal en la mayoría de las industrias.
Caso práctico 2: la sala limpia farmacéutica (baja presión diferencial)
El objetivo es evitar la contaminación, manteniendo una cascada de presiones. La Sala A debe tener una presión ligeramente mayor que la Sala B, que a su vez debe ser mayor que el pasillo exterior.
- El desafío: Las presiones son diminutas, del orden de 10-15 Pascales (un bar son 100,000 Pascales). Se necesita una sensibilidad extrema.
- El plan:
- Instrumentación: Se instalan transmisores de presión diferencial de muy bajo rango y alta sensibilidad entre las salas.
- Calibración: La calibración anual se realiza con un calibrador de baja presión, a menudo una columna de líquido inclinada o un calibrador de pistón-cilindro de muy baja fricción.
- Monitoreo continuo: Las lecturas se registran 24/7. Una caída en la presión diferencial (que podría significar una puerta mal cerrada) dispara una alarma inmediata para proteger la esterilidad del ambiente.

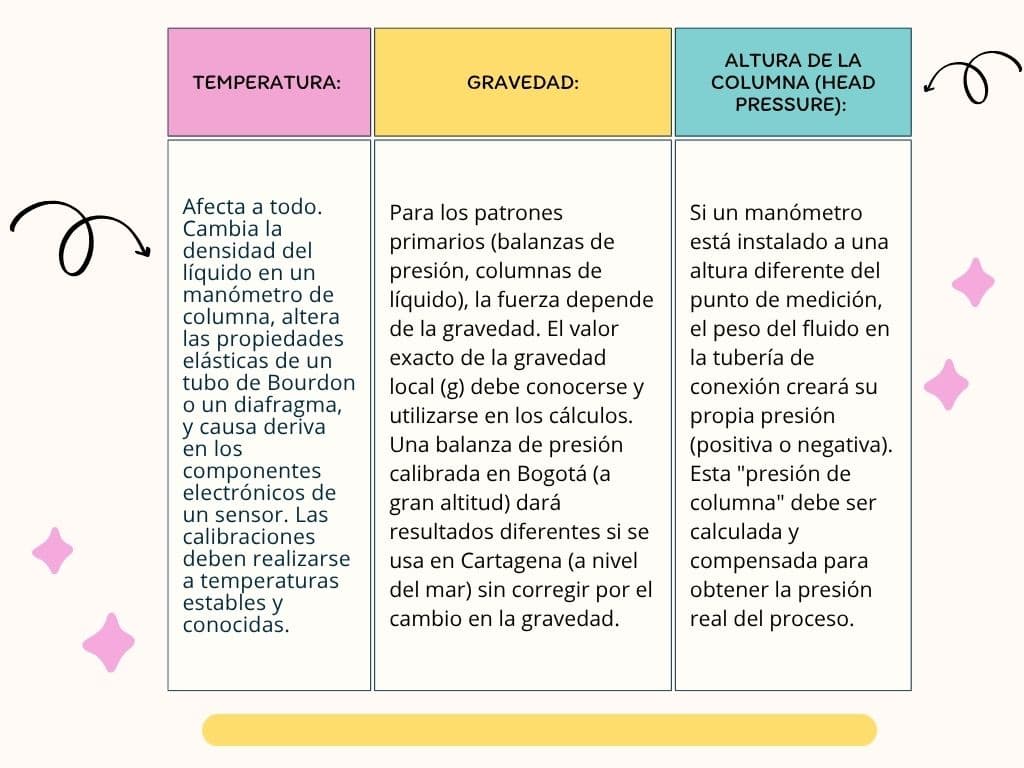

Consideraciones del mundo real: temperatura, gravedad y otros demonios
Un buen plan de aseguramiento también considera los factores ambientales que pueden corromper una medición de presión.
Conclusión
El aseguramiento metrológico de presión no es un ejercicio académico, sino una disciplina fundamental para la seguridad y la eficiencia industrial.
La decisión de un ingeniero de confiar en un instrumento calibrado por encima de uno familiar pero no verificado puede prevenir accidentes, salvar vidas y proteger infraestructuras críticas.
La confianza en una medición de presión no se basa en la costumbre, sino en una cadena ininterrumpida de comparaciones que se remonta a los patrones primarios y a las leyes fundamentales de la física.
Dominar la presión es, en esencia, integrar la fiabilidad y la seguridad en el corazón de cada proceso tecnológico.
